کنترل فاز با نول سری M

ویژگی های محصول

کد:



13M1



وزن:



75 gr

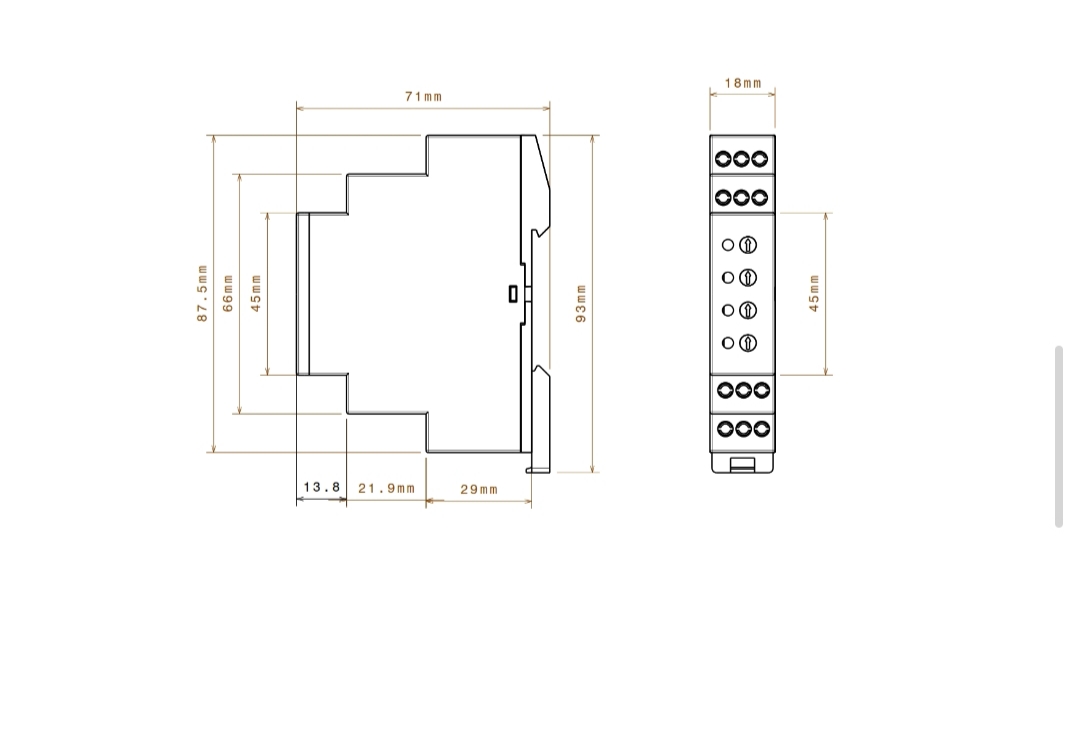

ابعاد:



88*18*71 mm



IP:



30



ولتاژ تغذیه:



180-250VAC/ R-N /50-60 HZ



ولتاژ ورودی:



300-500VAC/3PH/50-60Hz



تأخیر زمان وصل:



۲-۲۴۰ Sec



تاخیر زمان قطع:



3 Sec



تأخیر زمان قطع برای کاهش ولتاژ در لحظه استارت:



10 Sec



قطع برای:



افزایش ولتاژ: 480-400 ولت، کاهش ولتاژ: 380-300 ولت، عدم تقارن: 25-5 درصد



کارآیی در:



دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد



خروجی:



رله 10A

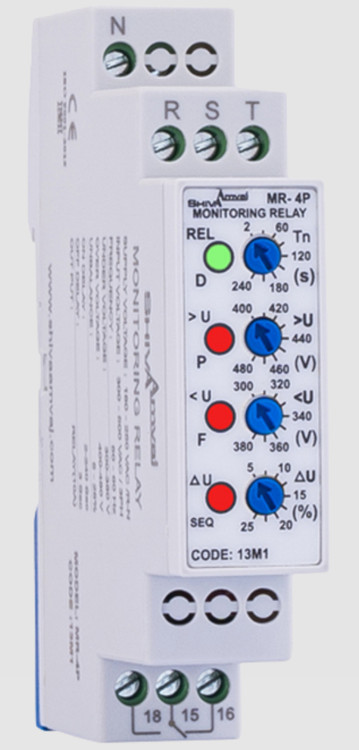

ویژگی های کنترل فاز سری M شیواامواج



استفاده از سیستم میکروپروسسوری جهت کنترل دقیق شبکه برق

حفاظت در برابر

دو فاز شدن

قطع فاز

عدم تقارن فازها

جابجایی فازها

افزایش یا کاهش ولتاژ

۴ عدد پیچ برای تنظیم:

تأخیر زمان وصل

افزایش ولتاژ

کاهش ولتاژ

عدم تقارن فازها

۴ عدد نشانگر برای اعلام:

دائم روشن:

REL: وصل رله

U<: افزایش ولتاژ

U>: کاهش ولتاژ

ΔU: عدم تقارن فازها

چشمک زن:

D: زمانگیری برای وصل رله

P: جابجایی نول

F: قطع فاز

SEQ: جایجایی فازها
