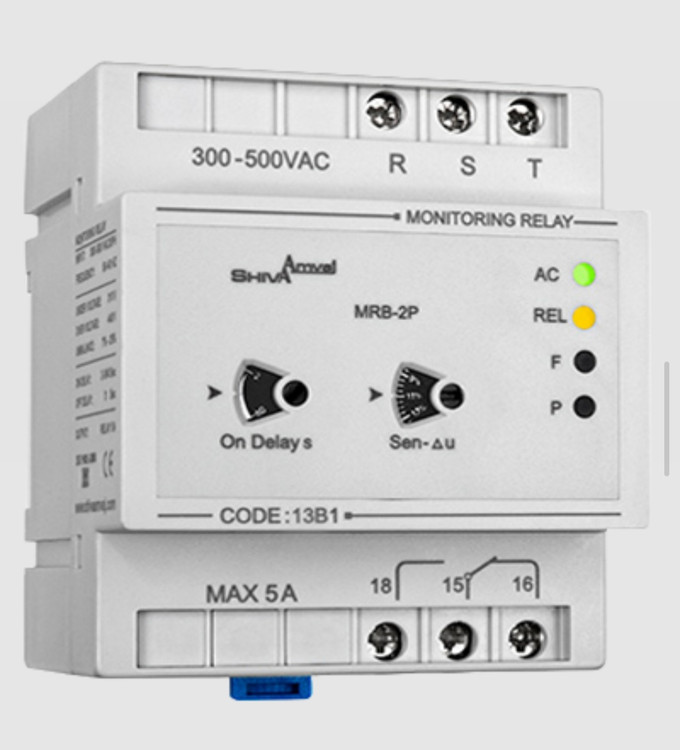

کنترل فاز

ویژگی های محصول

کد:



13B1



وزن:



160 gr



ابعاد:



72*86*60 mm



IP:



30



ولتاژ تغذیه/ورودی ها:



300-500 VAC/3PH/50-60 Hz



تأخیر زمان وصل:



۲-۲۴۰ Sec



تأخیر زمان قطع:



3 Sec



تأخیر زمان قطع برای کاهش ولتاژ در لحظه استارت:



10 Sec



قطع برای:



افزایش ولتاژ: 440 ولت، کاهش ولتاژ: 310 ولت، عدم تقارن: 25-7 درصد



کارآیی در:



دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد



خروجی:



رله 5A



ویژگی های کنترل فاز شیوا امواج



کنترل دقیق شبکه برق به دلیل عدم استفاده ازنول(برق دارشدن نول در بعضی مواقع)

حفاظت در برابر

افزایش و کاهش ولتاژ

عدم توالی (جابجایی) و عدم تقارن فازها

قطع هر کدام از فازها

۴ عدد نشانگر برای اعلام

AC: برق شبکه

REL: وصل رله

F: افزایش و کاهش ولتاژ و عدم تقارن فازها

P: عدم توالی (جابجایی) فازها

پیچ های تنظیم برای تنظیم عدم تقارن و زمان وصل

 عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
